圆振筛产品简介

　　河南威泰克YＫ型圆振筛的材质采用高强度锰钢制作对于硬度较高、大块状物料有较强的耐冲击力比如煤碳、碎石、鹅卵石等，可根据实际情况配备橡胶弹簧有效减小运行中的噪音。圆振动筛与普通振动筛最的的区别在于采用激振器偏心块作为动力源筛分过程中有足够的弹跳力避免物料卡槽影响筛分透网率。圆振动筛分为单层式和双层式多应用于电力、矿山、洗煤厂、建材等行业作为干式筛分的最佳选择。如采石场生产线，筛分砂石骨料，煤矿筛煤、选煤厂、选矿厂、矿山生产线、、发电厂、化工厂、冶金厂等多个行业的物料分级、筛选用。

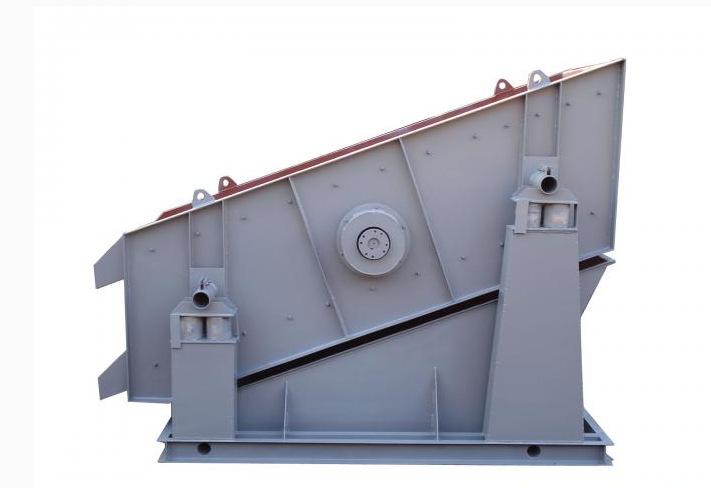

圆振筛

圆振筛产品优势

　　1、采用块偏心作为激振力，振动强度高、生产能力大、筛分效率高;

　　2、卡在筛孔中的物料可以跳出，防止筛孔堵塞;

　　3、筛子横梁与筛箱采用高强度螺栓联结，无焊接;

　　4、采用轮胎联轴器，柔性联接，运转平稳;

　　5、结构简单，运转平稳，设备维护方便，使用周期及整机使用寿命长;

　　6、可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛机的处理量;
圆振筛

圆振筛工作原理

　　圆振筛的筛箱运动轨迹为圆形或椭圆形圆振动筛采用惯性激振器产生振动其振动源一般为电动机带动激振器.圆振动筛为单轴振动器固定在筛箱上的主轴由振动电机带动告速旋转安装在主轴上的偏心体随之转动产生离心惯性力使可以自由振动的筛箱产生近似圆形轨迹的振动。

圆振动筛结构特征

　　YK系列块偏心圆振筛主要由筛箱、激振器、传动装置、支承装置等零部件组成。 (1)激振器为单轴块偏心、外置式激振器结构。两个激振器均由偏心块、轴承、保护罩等零件组成，并用螺栓分别固定在筛箱的两块侧板之上。激振器之间用万向边轴器连接，使它们能保持同步运转。 (2)筛箱由侧板、横梁、筛网、加强钢板等组成。为保证牢固可靠，筛机侧板采用整块钢板，除横梁钢管与法兰连接处焊接外，其它各部位均采用扭剪形高强度螺栓联接。筛网用**拉板拉紧，装拆方便、工作可靠。 (3)支承装置：在支座上有橡胶弹簧。橡胶弹簧是弹性元件，筛箱通过橡胶弹簧支承在支座上，以隔离筛箱的振动。 (4)传动装置：电动机经过轮胎式联轴器与激振器相联，以实现运动的传递。

圆振动筛型号说明

　　2 Y K □□□□

　　┬ ┬ ┬ ┬ ┬

　　│ │ │ │ └─────────　筛面长度dm

　　│ │ │ └──────────-　筛面宽度dm

　　│ │ └────────────　块偏心振动器

　　│ └─────────────-　圆运动

　　└───────────────　筛面层数(单层不写)

圆振筛技术参数

型号	筛面参数					给料粒度 ≤mm	处理能力 m3/h	双振幅 mm	电机参数
型号	层数	筛面 mm	面积 m2	倾角 0	筛孔 mm	给料粒度 ≤mm	处理能力 m3/h	双振幅 mm	型号	功率 kw	转速 r/min
YK1230	1	1200×3000	3.6	15	5-50	150	20-100	7	Y160M-6	7.5	980
2YK1230	2	1200×3000	3.6	15	5-50	150	20-100	7	Y160L-6	11	980
YK1530	1	1500×3000	4.5	20	5-50	150	25-180	7	Y180L-6	15	980
2YK1530	2	1500×3000	4.5	20	5-50	150	25-180	7	Y180L-6	15	980
YK1545	1	1500×4500	6.75	20	5-50	150	30-250	8	Y180L-6	15	980
2YK1545	2	1500×4500	6.75	20	5-50	150	30-250	8	Y180L-6	15	980
YK1842	1	1800×4200	7.56	20	5-100	150	100-500	8	Y180L-6	15	980
2YK1842	2	1800×4200	7.56	20	5-100	150	100-500	8	Y180L-6	15	980
YK1848	1	1800×4800	8.64	20	5-100	150	130-600	8	Y200L1-6	18.5	980
2YK1848	2	1800×4800	8.64	20	5-100	150	130-600	8	Y200L1-6	18.5	980
YK2160	1	2100×6000	12.6	20	5-100	200	150-800	8	Y225M-8	22	760
2YK2160	2	2100×6000	12.6	20	5-100	200	150-800	8	Y225M-8	22	760
YK2460	1	2100×6000	14.4	20	5-100	200	200-950	8	Y250M-8	30	760
2YK2460	2	2100×6000	14.4	20	5-100	200	200-950	8	Y250M-8	30	760
YK3072	1	3000×7200	21.6	20	5-100	200	300-1200	8	Y280S-8	37	760
2YK3072	2	3000×7200	21.6	20	5-100	200	300-1200	8	Y280S-8	37	760
注：本参数仅供参考。产品性能在不断改进中,影响部分参数值变化,本公司拥有对以上参数的解释权。

圆振动筛外形尺寸

圆振筛外形尺寸图

型号	L	L1	L2	B	B1	B2	B3	B4	H	H1	H2
YK1230	3550	2545	560	2365	1225	1675	283	277	2220	832
2YK1230	3550	2545	560	2365	1225	1675	283	277	2420	140	832
YK1530	2984	1910	573	2670	1530	1681	283	277	2280	844
2YK1530	2984	1910	573	2670	1530	1681	283	277	2420	130	844
YK1545	4130	3138	562	2670	1530	1981	283	277	2655	790
2YK1545	4130	3138	562	2715	1530	1981	305	300	2675	180	790
YK1842	4130	3138	562	3020	1835	2286	305	300	2675	845
2YK1842	4130	3138	562	3020	1835	2286	305	300	2675	180	845
YK1848	4704	3694	560	3020	1835	2286	305	300	2860	825
2YK1848	4704	3694	560	3020	1835	2286	305	300	2860	165	825
YK2160	5892	3436	825	3424	2140	2591	385	319	3675	1094
2YK2160	5892	3436	825	3463	2140	2591	404	339	3675	205	1088
YK2460	5892	3890	825	4250	2445	2950	520	380	3850	1283
2YK2460	5892	3890	825	4250	2445	2950	520	380	3850	250	1283
注：本参数仅供参考。产品性能在不断改进中,影响部分参数值变化,本公司拥有对以上参数的解释权。

YK系列圆振动筛(圆振筛)安装与调试

　　YK系列圆振动筛安装时应按设备图纸的要求预埋钢板，要求预埋钢板的上平面位于同一水平面上，安装所需的预埋钢板、底脚螺栓等均由安装部门自备。每台筛机的支承弹簧在安装前应进行选配，保证各个弹簧的高度和刚度基本一致。振动筛出厂后，如超过6个月才安装，则安装前必须将振动器内的轴承拆下清洗，注入新润滑脂(2号锂基润滑脂)。该系列振动筛经重新安装后，用手转动偏心轴不得有阻力过大或卡死等现象，否则应及时查清原因加以调整。

　　振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查以下项目：1、各处紧固螺栓的紧固情况，发现松动应及时按时拧紧。 2、检查电机接线、转向是否正确，圆振筛电机应朝料流方向旋转。3、检查筛机运动部分周围的固定设施，如入料、排料溜槽及筛下漏斗与筛机是否有碰撞可能。筛箱与周围固定物之间的最小安全距离不得小于80mm。 4、检查各润滑部分是否加好润滑油脂。5、启动运转正常后，需连续运转最少不得小于4小时的空载试车，观察筛机是否一直运转正常，并检查轴承温度。轴承温升不超过45℃，最高温度不超过80℃。振动筛试运转合格后可投入生产。筛机投入生产后的头两周内，应每周将各处的紧固螺栓重新紧固一遍，以后一个月紧固一次。

YK系列圆振动筛使用与维护

　　振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或有异常声响，应及时停机检查，找出原因，排除故障。振动器轴承采用2号锂基脂润滑，正常情况下，每两个月加注一次润滑脂，加注量不宜过多，否则会引起轴承过热。振动器使用6个月后，检查油脂情况，如发现变干或有硬块时，应清洗更换新油脂，轴承应每年清洗检查一次。

　　
　　咨询圆振筛的价格或选型，需客户提供参数：如物料名称、筛网层数、入料粒度、出料粒度、含水量、处理量，才好为用户提供报价;圆振动筛的筛板可安装多种：编织网、铸造筛板、棒条筛板、聚氨酯筛板等类型，可以根据客户现场物料来选择筛板/筛网;
